Relé FTU

Relé FTU

El Relé FTU R200i se utiliza con los Reconectadores Chardon tanto para los modelos trifásicos como para los modelos monofásicos en 15kV, 27kV y 38kV.

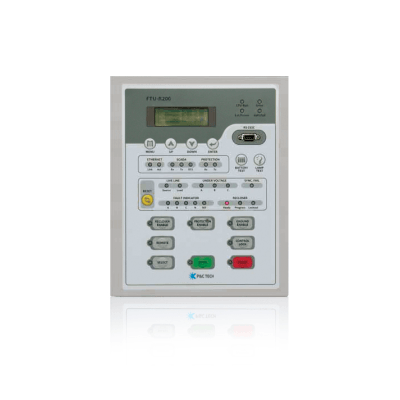

El Relé FTU R200i es un relé de protección digital basado en microprocesador para uso en los Reconectadores Chardon y el cual provee una amplia cantidad de funciones de protección, funciones de comunicación con protocolos MODBUS, DNP3, IEC 60870-5-104 e IEC 61850 para integración con sistemas SCADA e implementación de automatización en sistemas de distribución.

SOLICITA TU COTIZACIÓN DESCARGAR FICHA TÉCNICA
Relé

Tabla especificaciones técnicas R200i

Alimentación

  • 24VDC

Leds indicadores

  • CPU, Error, alimentación AC, Falla de Batería, Comunicación puerto Ethernet, Comunicación puerto Serial, presencia de Tensión en lado Fuente / Lado Carga, Sobrecorrientes, falla de sincronismo, etc.

Comunicación Puertos

  • USB
  • RS232C y RS232 / RS485,
  • Ethernet (TCP / IP) –opcional con Fibra Óptica

Protocolos

  • DNP3.0
  • Modbus
  • IEC60870-5-101 / 104
  • IEC-61850 (Opcional)

Recierre

  • Hasta 4 Recierres
  • Primero: 0.5-180 (S)
  • Segundo: 1-180 (S)
  • Tercero: 1-180 (S)
  • Tiempo de reseteo 3-180 (S)
  • Tiempos muertos 0.5 -180 (S)
  • 4 Grupos de protección configurables

Funciones de Protección

  • Sobrecorriente de tiempo definido fase y tierra (50, 50N)
  • Alta corriente (High Current Trip)
  • Sobrecorriente Temporizada de fase y tierra (51, 51N)
  • Curvas de tiempo inverso (58 curvas seleccionables con estándar ANSI e IEC, propias y definidas por el usuario)
  • Cold Load Pickup
  • Detección de fallas de sensitivas de tierra (SEF)
  • Sobrecorriente Direccional (67)
  • Corrientes de Inrush (Basado en el segundo armónico)
  • Detección de línea abierta (Pérdida de fase)
  • Comprobación sincronismo de fase
  • Coordinación de Secuencia
  • Bajo / Sobre Voltaje
  • Bajo / Sobre Frecuencia
