ATA Electric ® cuenta con productos y servicios relacionados con reconectadores trifásicos y monofásicos para los diferentes niveles de tensión en 15kV, 27kV y 38kV con altos niveles de interrupción de corrientes nominales (800 A) y de Cortocircuito (16 kA @ 3 seg). Los reconectadores suministrados por ATA Electric® cuentan con certificados de pruebas de Laboratorios Independientes con validez a nivel internacional, además de Certificación de Producto RETIE (aplica solo para Colombia).
SOLICITA TU COTIZACIÓN DESCARGAR FICHA TÉCNICA

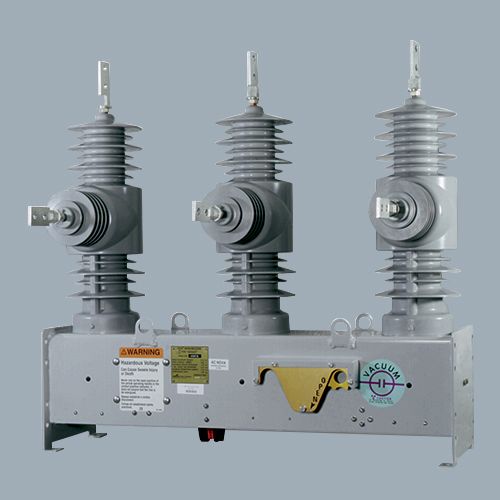

Reconectador eléctrico

Descripción

Los reconectadores son equipos de protección y maniobra utilizados principalmente en sistemas eléctricos de Media Tensión (15kV, 27kV y 38kV). El uso de los reconectadores busca reducir los tiempos en los que los usuarios o instalaciones eléctricas se encuentran sin energía ante la ocurrencia de cortocircuitos transitorios.
Reconectador Noja

Beneficios

El reconectador es el elemento más importante de las Redes de Distribución dadas sus características avanzadas, las cuales integran en un único equipo las funcionalidades de Interrupción, Protección, Maniobra, Medición de Tensión en los 6 polos y medición de Corriente en las 3 fases lo que permite implementar múltiples funciones de protecciones de recierre, sobrecorriente, subtensión, sobretensión, detección de pérdidas de fase entre muchas otras, así como integración a sistemas SCADA e implementación de esquemas automáticos de suplencias, FLISR y Loop Automation enfocados a la mejora del SAIDI y SIAFI.
SOLICITA MÁS INFORMACIÓN

¿Cuándo utilizar reconectadores?

1.
Se sugiere la instalación de reconectadores para Empresas de Distribución de Energía que requieran mejorar sus indicadores SAIDI y SAIFI, dado que, de acuerdo a estadísticas de las empresas de Distribución de Energía Eléctrica, las fallas transitorias se encuentran entre el 70% y 80% de las fallas totales que se presentan en las redes de distribución. Gracias a la resolución CREG 043, los reconectadores son Activos Remunerados.
2.
Se sugiere la instalación de reconectadores en Clusters o instalaciones Petroleras (Oil & Gas) para aumentar la confiabilidad, facilitar las labores de mantenimiento y garantizar el suministro de energía a los elementos de bombeo para los procesos extracción, transporte y otros procesos críticos para la industria Oil & Gas.
3.
Se sugiere la instalación de reconectadores para clientes No Regulados que desean obtener una reducción o mejora en la tarifa del kWh y mejorar la confiabilidad y calidad del suministro de Energía o calidad de la potencia. En estos casos es posible solicitar la conexión a las redes de media tensión de 11.4kV, 13.2kV, 13.8kV o 34.5kV.
4.
Los reconectadores también son utilizados para proteger transformadores de potencia que se encuentren en subestaciones de Media Tensión a Baja tensión 34.5kV/480V o 13.8kV/220V ubicadas en las instalaciones del cliente/usuario.

¿En donde instalar reconectadores?

  • Empresas de Distribución de Energía

    Se sugiere definir los puntos estratégicos para la definición de los reconectadores teniendo en cuenta la periodicidad de las fallas, el tipo de cargas y criticidad de las mismas entre otros factores propios del ejercicio de planeación orientado al cumplimiento regulatorio y aumento de la rentabilidad o retorno de la inversión. A continuación se mencionan algunos casos en donde son normalmente instalados los reconectadores cuando se trata de Empresas de Distribución de Energía:


    A. En circuitos aéreos que presenten desconexiones constantes por fallas transitorias.


    B. En las cabeceras de circuitos ya sea de subestaciones primarias (AT/MT) o en subestaciones secundarias (MT/MT) reduciendo costos de inversión en celdas y obras civiles adicionales.


    C. En puntos de suplencia ya sean manuales o automáticos por medio de esquemas de FLISR o Loop Automation.


    D. En puntos estratégicos de los circuitos para diferenciar cargas críticas y clientes de mayor impacto. (Ej. Hospitales, Fábricas con alto consumo, Clientes con mayor cantidad de fallas).

  • Para el caso de las Industrias de Petróleos y Oil & Gas

    A. Instalación de reconectadores en Clusters.


    B. Instalación de reconectadores en Centros de Maniobra.


    C. Instalación de Reconectadores en redes de distribución.

  • Para Clientes Industriales y Clientes No regulados

    A. Instalación de reconectadores en el Punto de Conexión Común (PCC) en redes de 15kV, 27kV y 38kV.


    B. Instalación de reconectadores para protección de Transformadores

El uso de Reconectadores en clientes no regulados, permite a este tipo de usuarios acceder a mejores niveles de confiabilidad, calidad del servicio y mejores tarifas del kwh ya que les permite conectarse a redes de media tensión en 15kV, 27kV o 38kV.
